产品详情
产品说明
NA100-P系列高精度闭环型霍尔电流传感器的初、次级之间是绝缘的，具有超强抗干扰能力;用于测量直流、交流和脉动电流。
产品优点 | 产品应用领域 | 参照标准 |
高精度 | 变频调速系统 | UL 94-V0 |
温度系数小 | 通信电源 | EN 60947-1:2004 |
体积小 | 不间断电源 UPS | EN50178:1998 |
主要电气参数 | |
额定测量电流 IPN | 100A |
测量范围 IP | 0～±150A |
电源电压 VC | ±12V～±15V×(1±5%) |
匝比 K | 1:2000 |
额定测量输出 ISN | 50mA |
负载电阻RL | 25℃ |
(@±12V, ±100A) | 0Ω～42Ω |
(@±12V, ±120A) | 0Ω～14Ω |
(@±15V, ±100A) | 20Ω～100Ω |
(@±15V, ±150A) | 20Ω～25Ω |
二次侧电流消耗 IC | ≤15mA +输出测量电流ISN |
精度 - 动态参数 | |
基本误差δi | ≤±0.7% |
线性度误差δL | ≤0.2% |
零点输出误差δZ(Ta=+25℃) | ≤±0.1mA |
零点温度漂移δZt | ≤±0.25mA (@-25℃~+85℃) |
≤±0.5mA (@-40℃~-25℃) | |
响应时间tr | ≤1 us |
带宽BW（-3dB） | DC～100 kHz |
一般数据 | |
工作温度 Ta | -40℃~+85℃ |
储存温度 Ts | -45℃~+90℃ |
重量 | ≤25g |
绝缘参数 | |
绝缘电压Ud | 2.5KV |
绝缘电阻RIS | ≥500 MΩ |

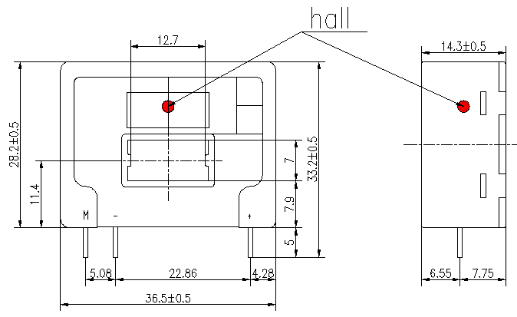

NA100-P 电流传感器外形图

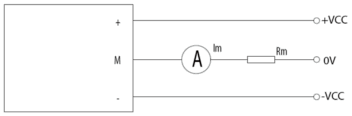

电气连接
| 机械特征 |

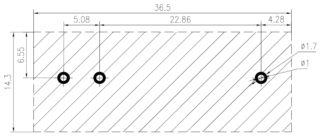

1. 传感器安装方式：电路板焊接安装 2. 次边连接端子尺寸：0.63×0.56mm 3. 原边安装方孔： 7×12.7mm 4. 推荐封装(单位mm)：
|
| 备注 |
产品的箭头方向为IP的方向. |
