产品说明
NACL.150P-S6 系列高精度闭环型霍尔电流传感器的初、次级之间是绝缘的，具有超强抗干扰能力；用于测量直流、交流和脉动电流。
产品优点 | 产品应用领域 | 参照标准 |
高精度 | 变频调速系统 | UL 94-V0 |
温度系数小 | 通信电源 | EN 60947-1:2004 |
体积小 | 不间断电源 | EN50178:1998 |
主要电气参数 | |
额定测量电流 IPN | 150A |
测量范围 IP(@VC=±15V) | 0～±200A |
电源电压VC | ±15V×(1±5%) |
匝比 K | 1:2000 |
额定测量输出 ISN | 75mA |
负载电阻RL | 25℃ |
(@±15V, ±200A) | 0Ω～15Ω |
二次侧电流消耗 IC | ≤16mA +输出测量电流ISN |
精度 - 动态参数 | |
基本误差δi | ≤±1% |
零点输出误差δZ(Ta=+25℃) | ≤±0.2mA |
| 响应时间tr (@di/dt=100A/us ,90% IPN) | ≤1 us |
带宽BW（-3dB） | DC～100 kHz |
一般数据 | |
工作温度Ta | |
储存温度Ts | -40℃~+90℃ |
重量 | ≤25g |
绝缘参数 | |
绝缘电压Ud | 2.5KV |
绝缘电阻RIS | ≥500 MΩ |

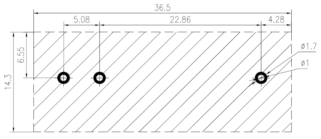

NACL.150P-S6 电流传感器外形图

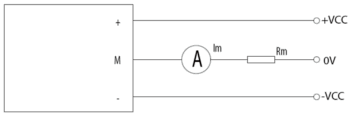

电气连接
| 机械特征 |
|
备注 |
| 产品的箭头方向为IP的方向. |
