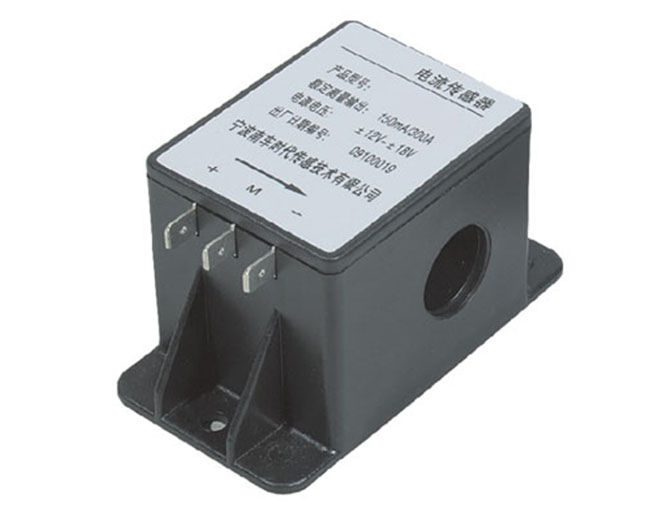

该磁平衡式霍尔电流传感器适用于对交流、直流和脉动电流的隔离精确测量，测量时一次侧与二次侧之间完全绝缘。
产品优点 | 产品应用 | 参照标准 |
高精度 | 交流变频器AC | EN50178 |
线性度好 | 私服电机驱动 | EN50155 |
低温漂 | 电池供电 | |
宽频带 | 变流器/逆变器 | |
快速响应 | UPS/SVG |
主要电气参数 | |
额定测量电流 IPN（A） | 300 |
测量范围 IP（A） | 0～±500 |
匝比 | 1:2000 |
电源电压 VC（V） | DC±(15~18)×(1±5%)V |
额定测量输出 ISN(mA) | 150mA |
测量电阻 RM（Ω） | |
@±12V, ±300A: 0Ω~30Ω @±12V, ±500A: 0Ω~7Ω @±18V, ±300A: 8Ω~55Ω @±18V, ±500A: 10Ω~20Ω | |
二次侧电流消耗 IC(@±24V) | ≤25mA+ |
隔离耐压 | 6kVrms/50Hz/1min |
精度 - 动态参数 | |
基本误差δi (@IPN，TA=25℃) | ≤±1% |
线性度误差δL (@IPN，TA=25℃) | ＜0.1% |
零点输出电流IO (@IP=0，TA=25℃) | ≤±2.5mA |
零点温漂IOT | ≤±0.4mA（-25℃~+70℃） |
≤1us | |
响应时间tr | ＞100A/us |
频率带宽BW | DC..100kHz |
一般数据 | |
工作温度Ta | -25℃~+70℃ |
储存温度Ts | -40℃~+85℃ |
重量m | ≤250g |
外形图

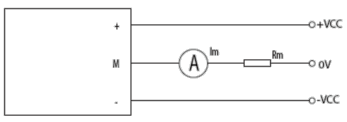

电气连接
外形
机械特征 | |
未注公差 | ±1 mm |
传感器安装方式一(推荐) | 2 hole ø5.3mm |
推荐力矩 | 3.5 N·m |
母排尺寸(推荐) | φ20mm or 2×φ8.5mm |
次边电气连接 | 6.3×0.8 plug |
备注 |
1.当测量电流方向与传感器上标示的方向一致时，传感器输出ISN为正。 2.产品二次侧连接线优选屏蔽线，屏蔽层接近产品端连接线可接机壳，负电源或电源0V 3.传感器安装螺钉孔的垂直度要求：要求在国家标准8级或以上（或0.06以下）。 传感器接插件要求：接插件必须选用厂家提供的配件，禁止使用其它同型号类似配件。 |
