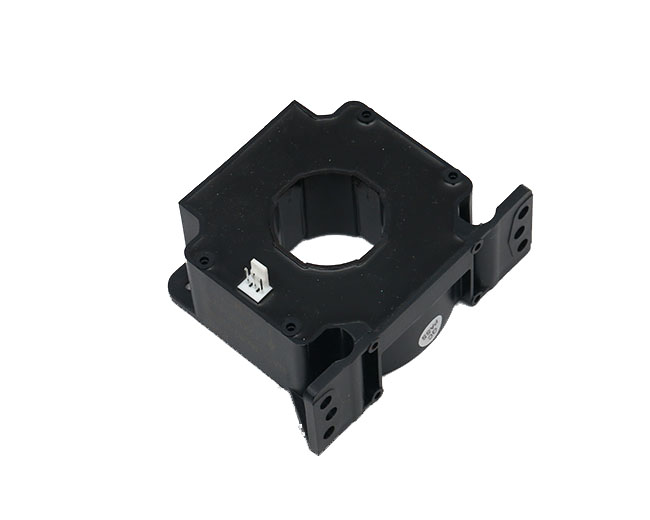

该磁平衡式霍尔电流传感器适用于对交流、直流和脉动电流的隔离精确测量,测量时一次侧与二次侧之间完全绝缘。
产品优点 | 产品应用领域 | 参照标准 |
高精度 | 变频调速系统 | UL 94-V0 |
温度系数小 | 通信电源 | EN50178:1998 |
体积小 | 不间断电源 |
主要电气参数 (At Ta=+25℃) | ||
额定测量电流 IPN | 500A | |
测量范围 IP(@±24V) | 0~±1300A | |
电源电压 VC | ±15V~±24V×(1±5%) | |
匝比 K | 1:5000 | |
额定测量输出 ISN | 100mA | |
负载电阻RL(℃) | 70℃ | 85℃ |
(@±15V, ±500A) | 0Ω~60Ω | 0Ω~57Ω |
(@±15V, ±800A) | 0Ω~13Ω | 0Ω~10Ω |
(@±24V, ±500A) | 0Ω~148Ω | 0Ω~145Ω |
(@±24V, ±1000A) | 0Ω~41Ω | 0Ω~37Ω |
(@±24V, ±1300A) | 0Ω~14Ω | 0Ω~11Ω |
二次侧电流消耗 IC | 17mA(@±15V) +输出测量电流 | |
21mA(@±24V) +输出测量电流 |
精度 - 动态参数 | |
基本误差δi | ≤±0.6% |
线性度误差δL | ≤0.1% |
零点输出误差δZ | ≤±0.4mA |
零点温度漂移δZt | ±0.40mA(-40℃~+70℃) |
±0.80mA(-40℃~+85℃) | |
响应时间tr | ≤1μs |
带宽BW(-3dB) | DC~100 kHz |
一般数据 | |
工作温度Ta | -40℃~+85℃ |
储存温度Ts | -45℃~+90℃ |
重量m | ≤270g |
绝缘参数 | |
绝缘电压Ud (@50Hz,1min) | 6 KV |
绝缘电阻RIS (@2500V) | ≥500 MΩ |

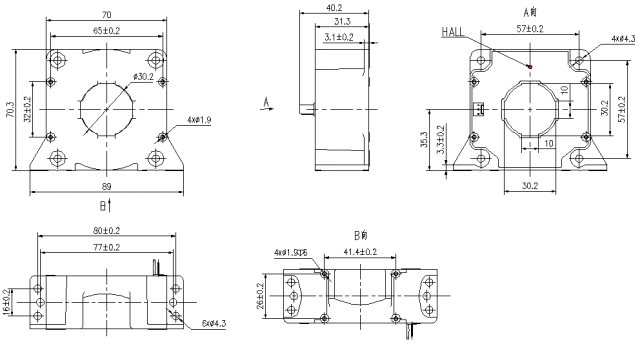

NACL.500B2-S5/SP2 电流传感器外形图
电气连接
机械特征 | |
未注公差 | ±1 mm |
传感器安装方式一(推荐) | 4 hole ø4.2mm |
传感器安装方式二(推荐) | 2 hole ø 5.2mm |
推荐力矩 | 2.5 N·m |
母排尺寸(推荐) | Ø35mm |
次边电气连接 | Molex 6410 |
备注 |
1.当测量电流方向与传感器上标示的方向一致时,传感器输出ISN为正。 |
