产品详情
产品说明

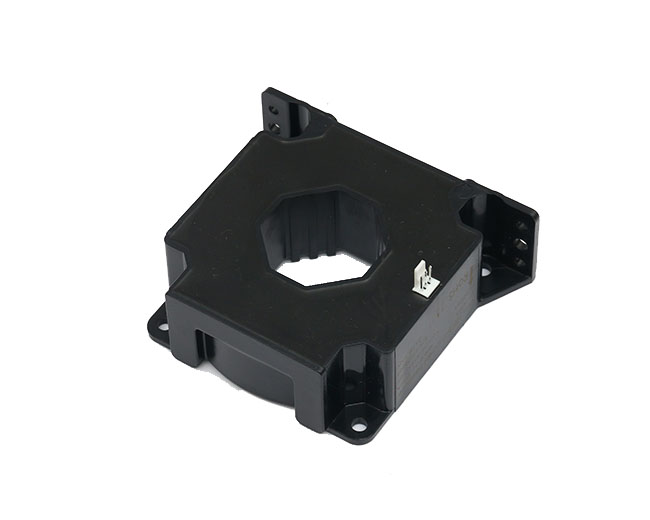

NACL-1000B-S5/SP6N磁平衡霍尔电流传感器适用于对交流、直流、脉冲电流的隔离精确测量，测量时一次侧与二次侧间完全绝缘。
产品优点 | 产品应用 | 参照标准 |
高精度 | 交流变频器AC | GB/T 25119-2010 |
线性度好 | 私服电机驱动 | |
低温漂 | 电池供电 | |
宽频带 | 变流器/逆变器 | |
快速响应 | UPS/SVG |
主要电气参数 | |
额定测量电流IPN | 1000A |
测量范围IPM | ±2100A |
电源电压VC | DC±(15~24)×(1±10%)V |
电流消耗IC(@±24V) | ≤±35mA+ISN |
额定测量输出ISN | 200mA |
匝比 | 1:5000 |
负载电阻RM | |
70℃ 85℃ @±15V, ±1000A: 0Ω~23Ω 0Ω~19Ω @±15V, ±1300A: 0Ω~7Ω @±24V, ±1000A: 0Ω~63Ω 10Ω~61Ω @±24V, ±2100A: 0Ω~6Ω | |
精度 - 动态参数 | |
基本误差δi (@IPN，TA=25℃) | ≤±0.4% |
线性度δL (@IPN，TA=25℃ ) | ≤±0.1% |
零点输出电流IO (@IP=0，TA = 25℃) | ≤±0.4mA |
零点温度漂移IOT | ≤±0.8mA（-40℃~+85℃） |
响应时间 | ≤1µS |
di/dt精确度 | ＞50A/us |
频率带宽BW | DC..100kHz |
一般数据 | |
工作温度Ta | -40~+85℃ |
储存温度Ts | -45~+90℃ |
重量m | ≤850g |
绝缘耐压 | |
耐压 | 6kV |

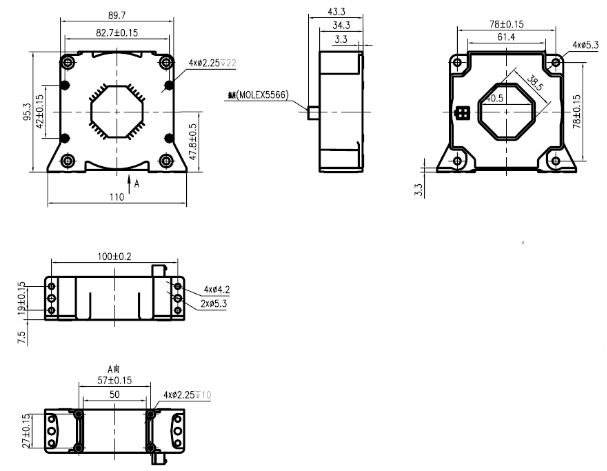

NACL.1000B-S5/SP6N电流传感器外形图
连接端子：Molex Mini-Fit Jr 5566 Gold- plated pins

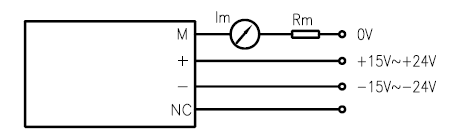

电气连接
NA电气
连接CL.1000B-S5/SP6N电流传感器外形图
机械特征 |
1.传感器安装孔径：4×φ5.3mm |
| 2.推荐使用：M5螺栓固定 |
3.安装固定力矩：3.5N·m |
| 4.原边通孔：φ40.5mm |
| 5.次边电气连接：Molex 5566 Gold- plated pins |
备注 |
1.当测量电流方向与传感器上标示的方向一致时，传感器输出ISN为正。 2.产品二次侧连接线优选屏蔽线，屏蔽层接近产品端连接线可接机壳，负电源或电源0V。 3.电量传感器安装螺钉孔的垂直度要求：要求在国家标准8级或以上（或0.06以下）。 4.电量传感器安装面平面度要求： (a).大平面安装平面度国家标准11级或以上（或平面起伏小于0.25mm）； (b).安装面加有小圆凸台设计时平面度要求达国家标准12级或以上（或平面起伏小于0.5mm）； 5.未注公差±0.5mm； |
