产品详情
产品说明

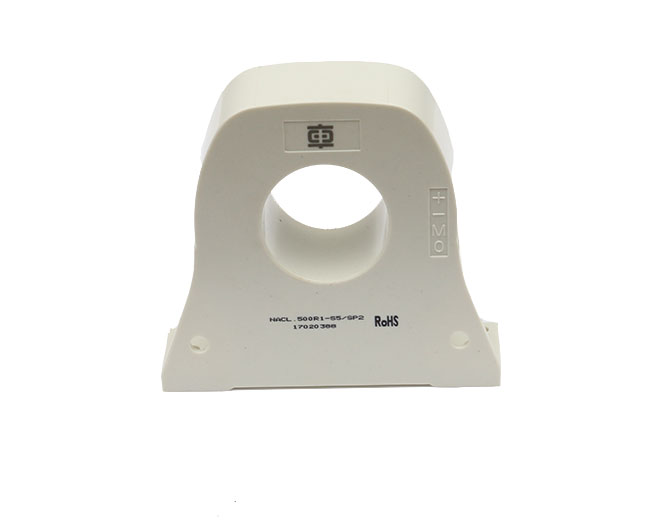

NACL-500R1-S5/SP2磁平衡霍尔电流传感器适用于对交流、直流、脉冲电流的隔离精确测量,测量时一次侧与二次侧间完全绝缘。
产品优点 | 产品应用 | 参照标准 |
高精度 | 交流变频器AC | GB/T 25119-2010 |
线性度好 | 私服电机驱动 | |
低温漂 | 电池供电 | |
宽频带 | 变流器/逆变器 | |
快速响应 | UPS/SVG |
主要电气参数 (@±IPN, TA = 25℃) | |
额定测量电流IPN | 500A |
测量范围IPM | ±800A |
电源电压VC | DC±(15~18)×(1±5%)V |
电流消耗IC(@±24V) | ≤±25mA+ISN |
额定测量输出ISN | 100mA |
匝比 | 1:5000 |
负载电阻RM | @±15V, ±500A: 0Ω~40Ω |
精度 - 动态参数 | |
基本误差δi(@IPN,TA=25℃) | ≤±0.4% |
线性度δL(@IPN,TA=25℃ ) | ≤±0.1% |
零点输出电流IO (@IP=0,TA = 25℃) | ≤±0.13mA |
零点温度漂移IOT | ≤±0.64mA (@-25℃~+70℃) |
响应时间 | ≤1µS |
一般数据 | |
工作温度Ta | -25~+70℃ |
储存温度Ts | -40~+85℃ |
重量m | ≤400g |
绝缘耐压 | |
耐压 | 6kV |

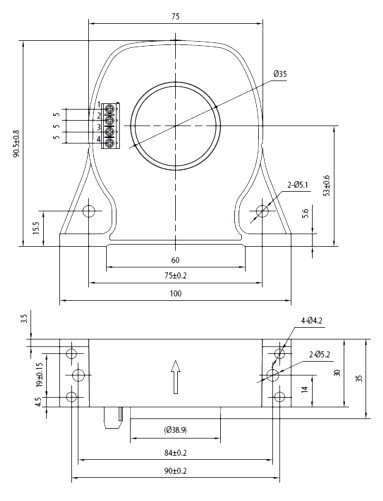

NACL.300R1-S5/SP2电流传感器外形图

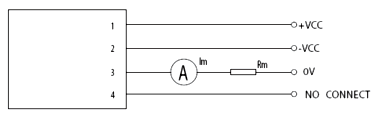

电气连接
