产品详情

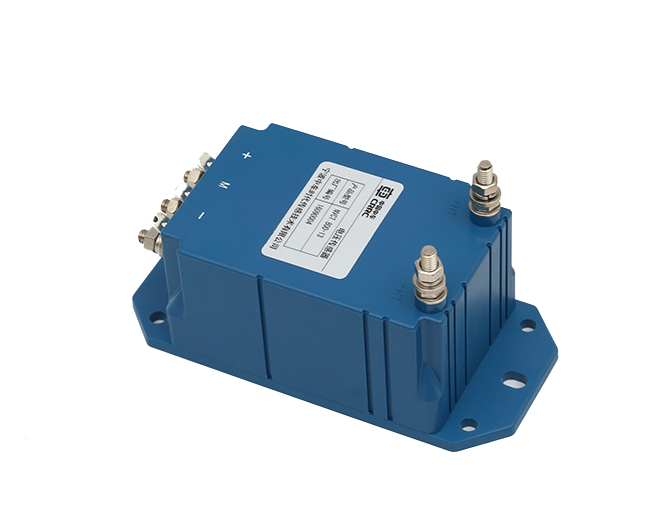

产品说明
该磁通门式电压感器适用于对交流、直流和脉动电压的隔离精确测量，测量时一次侧与二次侧之间完全绝缘。
产品优点 | 产品应用 | 参照标准 |
高精度 | 交流变频器 | EN50178 |
线性度好 | 电池供电 | EN50155 |
低温漂 | 变流器/逆变器 | |
宽频带 | UPS/SVG | |
快速响应 |
主要电气参数 | |
额定测量电压 VPN（V） | 100 |
测量范围 VP（V） | 0～±1500 |
电源电压 VC（V） | +/-15V~+/-24V (1±5%) |
额定测量输出 ISN(mA) | 50mA |
测量电阻 RM（Ω） | 1×VPN 0Ω100Ω 1.5×VPN 50Ω100Ω |
二次侧电流消耗 IC(@±24V) | ≤45mA+ |
隔离耐压 | 6kVrms/50Hz/1min |
精度 - 动态参数 | |
基本误差δi | ≤±1% |
线性度误差δL | ＜0.1% |
零点输出电流IO (@IP=0，TA=25℃) | ≤±0.25mA |
零点温漂IOT | ≤ ±0.75mA（-40℃~+85℃ |
| 响应时间tr | ≤4us |
| dv/dt精确度 | ＞100V/us |
| 频率带宽BW | DC..50kHz |
一般数据 | |
工作温度 Ta | -40℃~+85℃ |
储存温度 Ts | -45℃~+90℃ |
重量 m | ≤110g |
外形图
电气连接
机械特征 | |
未注公差 | ±1 mm |
传感器安装方式一(推荐) 力矩 | 2 hole ø6.5mm 2 M6 steel screws 4.5N |
传感器安装方式二(推荐) 力矩 | 4hole ø5.6mm 4 M5 steel screws 3.5N |
原边电气连接 原边固定力矩 | M5 steel screws 2.2N |
| 次边电气连接 原边固定力矩 | M5 steel screws or 6.3*0.8 plug 2.2N |
备注 |
1.当测量电流方向与传感器上标示的方向一致时，传感器输出ISN为正。 |
