产品详情
产品说明
NACA.350-S5/VA电流传感器适用于对交流、直流、脉冲电流的隔离精确测量,测量时一次侧与二次侧间完全绝缘。
产品优点 | 产品应用领域 | 参照标准 |
体积小 | 新能源汽车 | IEC 60068 |
极限性能指标 | |||||||
序号 | 参数 | 符号 | 单位 | 指标要求 | 备注 | ||
Min | Type | Max | |||||
正向电源电压 | VC | V | 14 | 1min | |||
反向电源电压 | VRC | V | -14 | 1min@TA=25℃ | |||
输出过载电压 | VOUT | V | 14 | ||||
持续输出电流 | IOUT | mA | -10 | 10 |
通用性能指标 | |||||||
序号 | 参数 | 符号 | 单位 | 指标要求 | 备注 | ||
Min | Type | Max | |||||
供电电压 | VC | V | 4.75 | 5 | 5.25 | ||
输出电流 | IOUT | mA | -1 | 1 | |||
消耗电流 | IC | mA | 15 | 20 | |||
负载电阻 | RL | kΩ | 10 | ||||
负载电容 | CL | nF | 1 | 100 |
通道1 | |||||||
序号 | 参数 | 符号 | 单位 | 指标要求 | 备注 | ||
Min | Type | Max | |||||
原边电流 | IP1 | A | -30 | 30 | |||
校准电流 | ICAL | A | -30 | 30 | |||
零点输出电压 | VO | V | 2.5 | @VC=5V | |||
增益 | G | mV/A | 66.7 | @VC=5V | |||
分辨率 | mV | 2.5 | @VC=5V | ||||
最小输出钳位电压 | VSZ | V | 0.24 | 0.25 | 0.26 | @VC=5V | |
最大输出钳位电压 | 4.74 | 4.75 | 4.76 | @VC=5V | |||
输出阻抗 | ROUT | Ω | 1 | 10 | |||
带宽 | BW | kHz | 1 | @-3dB | |||
电源上电时间 | ms | 110 | |||||
稳定时间(过载后) | ms | 25 | |||||
零点偏移电流 | IO1 | mA | ±100 | @TA=25℃ | |||
-300 | 300 | @-10℃<TA<65℃ | |||||
-500 | 500 | @-40℃<TA<125℃ | |||||
增益输出误差 | εG | % | -1.73 | ±0.5 | 1.73 | @TA=25℃ | |
-2.5 | ±2 | 2.5 | @-10℃<TA<65℃ | ||||
-4 | 4 | @-40℃<TA<125℃ | |||||
线性度误差 | εL | % | -1 | 1 |
通道2 | |||||||
序号 | 参数 | 符号 | 单位 | 指标要求 | 备注 | ||
Min | Type | Max | |||||
原边电流 | IP1 | A | -350 | 350 | |||
校准电流 | ICAL | A | -350 | 350 | |||
零点输出电压 | VO | V | 2.5 | @VC=5V | |||
增益 | G | mV/A | 5.7 | @VC=5V | |||
分辨率 | mV | 2.5 | @VC=5V | ||||
最小输出钳位电压 | VSZ | V | 0.24 | 0.25 | 0.26 | @VC=5V | |
最大输出钳位电压 | 4.74 | 4.75 | 4.76 | @VC=5V | |||
输出阻抗 | ROUT | Ω | 1 | 10 | |||
带宽 | BW | kHz | 1 | @-3dB | |||
电源上电时间 | ms | 110 | |||||
稳定时间(过载后) | ms | 25 | |||||
零点偏移电流 | IO1 | mA | ±3 | @TA=25℃ | |||
-4 | 4 | @-10℃<TA<65℃ | |||||
-4.5 | 4.5 | @-40℃<TA<125℃ | |||||
增益输出误差 | εG | % | ±0.5 | @TA=25℃ | |||
-2.5 | 2.5 | @-10℃<TA<65℃ | |||||
-4 | 4 | @-40℃<TA<125℃ | |||||
线性度误差 | εL | % | -1 | 1 |
电磁兼容要求 | |||
序号 | 试验项目 | 试验要求 | 性能评定 |
静电放电抗扰度 | 空气:±2kV,接触:±2kV | B | |
大电流注入试验 | 1MHz~400MHz,步长2MHz,等级1要求(60mA) | B | |
射频电磁场辐射抗扰度 | 80MHz~2GHz,试验等级:50V/m 1kHz 80% AM | B |
绝缘耐压 | |
耐压 | 2kV |
绝缘电阻RIS | ≥20MΩ |

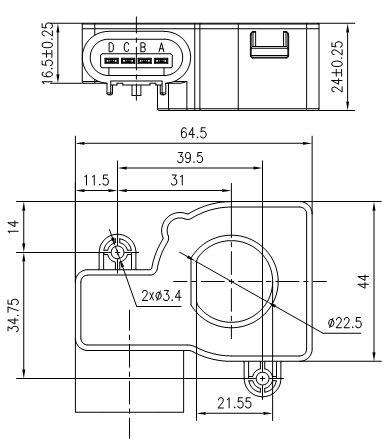

外形图
电气连接
试验规范 | |||
序号 | 试验项目 | 依据标准 | 判定依据 |
低温试验 | GB/T 28046.4-2011 | 线性度误差εL≤1@TA=25℃ | |
高温试验 | GB/T 28046.4-2011 | 线性度误差εL≤1@TA=25℃ | |
交变湿热试验 | GB/T 2423.4-2008 | 线性度误差εL≤1@TA=25℃ | |
宽带随机振动试验 | GB/T 2423.56-2006 | 线性度误差εL≤1@TA=25℃ | |
温度冲击试验 | GB/T 2423.22-2012(IEC 60068-2-14) | 增益输出误差εG<3%@25℃ | |
温度循环试验 | GB/T 2423.22-2012 (IEC 60068-2-14 Nb) | 增益输出误差εG<3%@25℃ | |
温湿度循环试验 | GB/T 2423.34-2012 | 增益输出误差εG<3%@25℃ | |
静电放电抗扰度试验 | ISO 10605:2008 | 空气:±2kV,接触:±2kV B级 | |
大电流注入试验 | ISO 11452-4:2011 | 1MHz~400MHz,步长2MHz,等级1要求(60mA)B级 | |
射频电磁场辐射抗扰度试验 | ISO11452-2:2004 | 80MHz~2GHz,试验等级:50V/m 1kHz 80% AM B级 |
机械特征 | |
未注公差 | ±0.5 mm |
推荐力矩 | 1 N·m |
次边电气连接 | DELPHI GT150 P/N 15326815 |
备注 |
1.当测量电流方向与传感器上标示的方向一致时,传感器输出VOUT为正。 2.产品二次侧连接线优选屏蔽线,屏蔽层接近产品端连接线可接机壳,负电源或电源0V 3.传感器安装螺钉孔的垂直度要求:要求在国家标准8级或以上(或0.06以下)。 传感器接插件要求:接插件必须选用厂家提供的配件,禁止使用其它同型号类似配件。 |
